앰프에 매직 트라이오드 설치 방법 및 참고사항 (수정: 2022.05.09)

!!! 매직 트라이오드는 반드시 전문가에 의해서 검토 및 설치되어야 합니다 !!!

​

1. 앰프에 매직 트라이오드 설치 방법

​

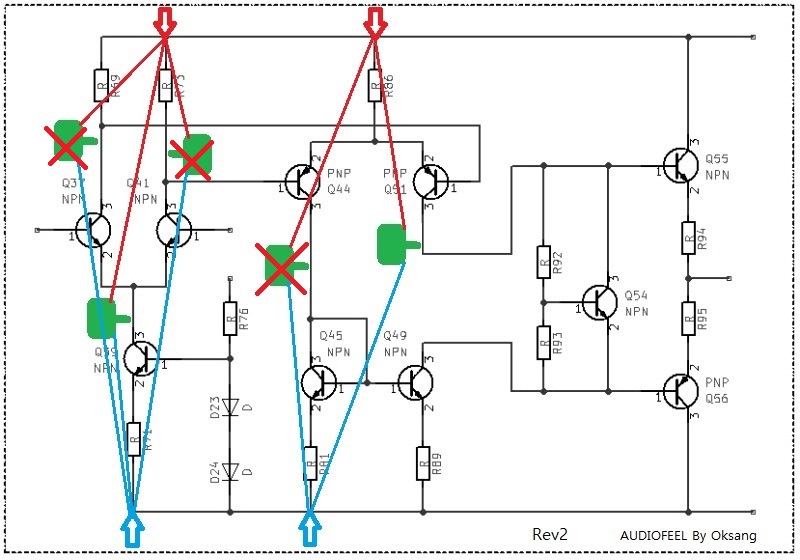

아래 회로도는 일반적인 앰프의 간략화된 회로도입니다.

매직트라이오드의 2번 핀을 초록색 뾰족한 표시 노드에 납땜 하시면 됩니다.

매직트라이오드의 빨간색 와이어(+전원)는 빨간색 화살표 노드에 납땜하시고,

하늘색 와이어(-전원)는 청색 화살표 노드에 납땜 하시면 됩니다.

전원 와이어(빨간색 와이어, 하늘색 와이어)는 해당 트랜지스터와 가장 가까운 전원 노드에 접속합니다.

​(주의)

위 설치도에서 "X" 표시는;

Magic Triode의 2번 핀과 VCC 사이 또는 Magic Triode의 2번 핀과 VEE 사이 전압 차이가 3V 이하인 포인트(콜렉터 또는 에미터)에는 Magic Triode를 설치하면 안됩니다.

만일, 이 곳에 설치하게되면 앰프의 동작이 불안정해지고, 험이 들리기도 하고, 심하면 앰프 회로에 고장을 일으킬 수도 았습니다. (2022년 05월 09일 추가 함; 관련 자료를 수정하였습니다.)



​

2. 매직 트라이오드 설치 시 유의할 사항

​

매직 트라이오드로 사운드 업그레이드를 하는 경우 앰프의 기존 사운드가 그대로 유지되고 있어야 합니다.

반드시 유지되어야 업그레이드 된 것을 느낄 수 있습니다.

또한, 정상적으로 동작하는 앰프에서 트랜지스터를 다른 것으로 교체하면 최초 설계 조건이 대부분 어긋납니다.

그래서 사운드도 변하고 심하면 동작이 안될 수도 있습니다.

트랜지스터는 불량이 아닌 한 다른 것으로 교체하는 것은 사운드로 봤을 때 안 좋은 방법입니다. ^^

​

!!! 매직 트라이오드로 업그레이드하는 경우 받드시 가능한 한 기존 상태를 유지한 상태에서 실시 해야 합니다. !!!

​

반드시 트랜지스터 리드에 납땜하지 않고 같이 연결된 저항에 납땜 해도 됩니다. 동일한 라인이라면 전혀 문제 없습니다. 저항 리드에 납땜하는 것이 가장 쉽습니다.

​

!!! 설치 후 출력신호에 노이즈가 증가하거나 발진 신호가 생기는 경우에는 설치하지 마세요. !!!

​

​

3. 앰프기판에서 전원전극 찾는 방법 힌트

​

트라이오드의 +전원선(빨간색)과 -전원선(하늘색)을 연결 할 곳은 기판 회로 상에서 찾아야 합니다.

트랜지스터의 ECB 단자에는 거의 없다고 봐야 합니다.

제품의 회로도가 있으면 큰 도움이 되는데요... 직접 기판에서 찾기 위해서는 경험이 큰 도움이 됩니다.

​

전원선일 가능성이 있는 특징으로;

1. 트랜지스터의 C 단자에 접속된 저항의 반대쪽 단자일 가능성이 있습니다. 저항이 2개 직렬 연결일 수도 있습니다 (A 노드)

2. 트랜지스터의 E 단자에 접속된 저항의 반대쪽 단자일 가능성이 있습니다. 저항이 2개 직렬 연결일 수도 있습니다 (B 노드)

3. 직경이 8mm 이상되는 원통형 콘덴서와 연결되어 있다. (C 노드)

4. 위 A 노드가 여러 개 접속되어 있다.

5. 위 B 노드가 여러 개 접속되어 있다.

6. 위 A 노드와 C노드가 접속되어 있다.

7. 위 B 노드와 C노드가 접속되어 있다.

​

이 방법은 참고용 입니다.

확신이 있을 때만 시도하세요. ^^

​

​

4. 앰프에서 트랜지스터 교체 시 주의사항

​

트랜지스터 교체가 쉬운 일이 아닙니다.

어쩌다가 앰프의 부품을 태우게되는 경우가 있는데요...

앰프의 부품을 태우게되는 원인 중에는 트랜지스터의 특성(파라메터) 중에 하나인 전류증폭율(hfe)이 원래 것과 다르기 때문인 경우 일 수 있습니다.

동일한 형번인데도 불구하고 전류증폭이 모두 다르고 심하게 차이 나는 경우도 있습니다.

원래트랜지스터와 비슷하면 문제가 없지만 크게 차이나면 트랜지스터나 스피커를 태울 수도 있습니다.

​

실수를 해도 피해를 적게 볼 수 있는 방법 중에서 AC 220V 전원용 슬라이닥스와 전력계를 사용하세요.

220V를 서서히 올리면서 전력계의 메터가 정상인지 관찰하면서 전압을 올려 줍니다.

220V 까지 올렸는데도 전력계가 정상이라면 다행입니다. 만일 정상보다 급격히 상승하는 지점이 있다면 전원을 끄고 수정 부분을 점검해봐야 합니다.

이 방법으로 하면 큰 피해를 막을 수 있습니다.

​

감사합니다.



-----
