OPM100 매직 트라이오드 제품 설명 (주의/면책 내용 추가) (New, 스팩 변경)

- 아래 주의사항 및 면책 내용을 필독 하세요 -

- (New) 스팩이 변경 되었습니다 (2020-12-01)





1. 매직 트라이오드(Magic Triode)의 특징

오디오필의 매직 트라이오드(Magic Triode)는 실리콘 트랜지스터가 사용된 오디오 기기에 추가 설치함으로써 사운드를 보완해 주어 실제 사운드와 같이 손실 없고 감성이 충만한 아날로그 사운드로 출력됩니다. 현시대에 존재하는 단품 트랜지스터로 제작된 모든 음향기기에 바로 사용할 수 있으며, 음질 향상을 얻을 수 있습니다.

매직 트라이오드(Magic Triode)는 푸시풀 전력증폭용으로 사용된 트랜지스터에서는 효과가 적을 수 있습니다.

그러나, 푸시풀 전력증폭 트랜지스터를 드라이브 하는 드라이브 회로에서는 효과가 큽니다.



Magic Triode 는 현재 2종류 모델이 있습니다.

1. OPM100-3P2W

2. OPM100-1P2W





2. 적용분야

2-1. 포노 스테이지

2-2. 프리앰프

2-3. 파워앰프

2-4. 헤드폰 앰프

2-5. 프로 오디오

2-6. 오디오 믹서

2-7. 오디오 콘솔

2-8. 릴 녹음기

2-9. 마이크 프리

2-10. AM/FM 라디오

2-11. 텔레비전

2-12. 카 오디오

2-13. 악기용 내장 앰프

2-14. 악기용 외장 앰프





3. 매직 트라이오드(Magic Triode) 소개

매직 트라이오드(Magic Triode)의 제품 사진 및 설명입니다.



3-1. OPM100-3P2W

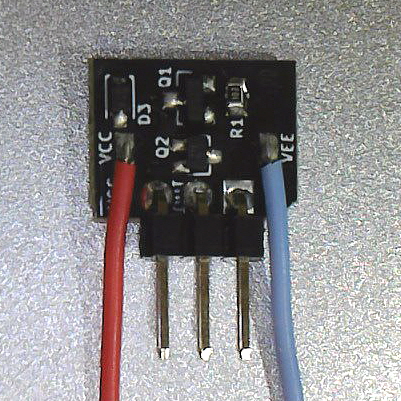

그림31: OPM100-3P2W



위 사진은 OPM100-3P2W 제품으로써 2.54mm 간격으로된 3핀 단자와 2개의 와이어로 되어 있습니다.

​

보드 좌측에 VCC 로 적힌 곳이 +전원 단자 입니다. 이 +전원 단자에는 빨간색 와이어와 아래 3핀 단자의 맨 왼쪽 핀(핀번호는 3번핀 입니다)과 연결되어 있습니다.

즉, 와이어와 가까운 핀을 절단하고 와이어를 사용할 수도 있고, 와이어를 절단하고 가까이 있는 핀을 사용할 수도 있습니다.

​

보드 우측에 VEE 로 적힌 곳이 -전원 단자 입니다. 이 -전원 단자에는 하늘색 와이어와 아래 3핀 단자의 맨 오른쪽 핀(핀번호는 1번핀 입니다; 보드의 모퉁이가 절단되어 있습니다)과 연결되어 있습니다.

즉, 와이어와 가까운 핀을 절단하고 와이어를 사용할 수도 있고, 와이어를 절단하고 가까이 있는 핀을 사용할 수도 있습니다.

​

보드 아래 3핀 단자 중 가운데 핀은 업그레이드 하고자 하는 앰프 보드의 트랜지스터의 컬렉터와 연결되는 가장 중요한 핀 입니다.

​

3-2. OPM100-1P2W

그림 32: OPM100-1P2W



위 사진은 OPM100-1P2W 제품으로써 핀이 1개 와이어가 2개로 되어 있습니다.



이 OPM100-1P2W 제품은 앞에 OPM100-3P2W 제품에서 보드 아래 3핀 단자에서 왼쪽 핀(3번핀)과 오른쪽 핀(1번핀)을 절단한 것과 같습니다.

OPM100-3P2W를 가지고 있는 경우 두 핀을 절단해서 사용하시면 됩니다.

​

보드 좌측에 VCC 로 적힌 곳이 +전원 단자 입니다. 이 +전원 단자에는 빨간색 와이어가 연결되어 있습니다.

​

보드 우측에 VEE 로 적힌 곳이 -전원 단자 입니다. 이 -전원 단자에는 하늘색 와이어가 연결되어 있으며 보드의 모퉁이가 절단되어 있습니다.

​

보드 아래 3핀 단자 중 남아 있는 가운데 핀은 업그레이드 하고자 하는 앰프 보드의 트랜지스터의 컬렉터와 연결되는 가장 중요한 핀 입니다.

​



4. 외관

4-1. OPM100-3P2W

그림41: OPM100-3P2W



4-2. OPM100-1P2W

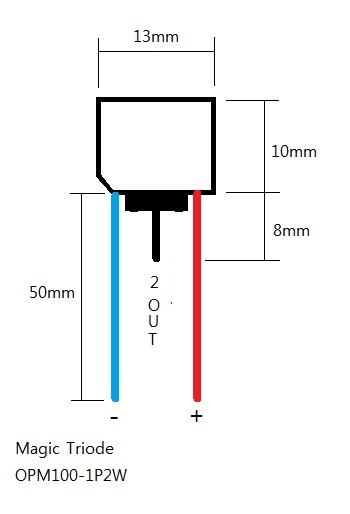

그림42: OPM100-1P2W



5. Magic Triode의 사양



5-1. 절대최대 정격 (수정: 2020-12-01)

5-1-1. 전원전압: DC 120V or DC +- 60V

5-1-2. 대기전력: 120mW (at 120V)

5-1-3. 대기전류: 1mA (at 120V)

5-1-4. 권장사항: 출력 8옴/150W 이하 앰프 및 기타 오디오 기기에 사용 가능.

5-2: 제원

5-2-1. 보드크기: 13 x 10mm, 핀 포함: 13 x 18mm

5-2-2. 코넥터: Pin Header 3 Pin, 2.54mm, Pin Diameter 0.8mm

5-2-3. 와이어 길이: 각 50mm





6. 참고사항 및 중요한 팁.

6-1. 본 제품을 설치할 때에는 피 작업대상 기기의 전원을 끄고 작업하여야 합니다.

6-2. 본 제품을 설치할 때 정전기 방지용 기구를 사용하여야 하며, 피 작업대상 기기의 케이스와 납땜기구를 접지하여 전압 차에 의한 피해가 없도록 해야 합니다.

6-3. 본 제품을 설치한 후 피 작업대상 기기에 전원을 인가할 때, 반드시 입력 교류전압을 조절할 수 있는 슬라이닥스를 사용하여, 최소전압에서 부터 서서히 전압을 올리면서 동작상태를 확인하면서 진행해야 합니다.





7. 주의사항

7-1. 본 제품은 전자회로와 오디오 회로에 대한 지식과 경험이 충분한 전문가를 상대로 판매하는 제품입니다.

7-2. 본 제품은 반제품으로 완성된 부품으로서 설치 환경 및 작업 숙련도에 따라서 최종 결과에 영향을 줄 수 있습니다.

7-3. 본 제품은 개발과 출하 시에 동작과 안전성을 테스트 하였으나, 피 작업대상 기기에 따라서 다른 결과로 나타날 수 있으니 구매 및 설치 작업 전에 충분히 검토하여야 합니다.

7-4. 최종 피 작업대상 기기에 적용하기 전에, 피 작업대상 기기와 동일한 회로와 동일한 조건으로 동작하는 테스트 회로를 제작하여 본 제품을 적용해서 안전을 확인한 후, 피 작업대상 기기에 적용할 것을 권장 합니다. (피 작업대상 기기는 고가의 제품이 많기 때문입니다.)

7-5. 본 제품의 전원 극성과 규격을 반드시 확인하고 인가 하여야 합니다. 조건과 다르게 전원이 인가 될 경우 본 제품과 피 작업대상 기기에 치명적인 데미지를 줄 수 있습니다.

7-6. 본 제품을 설치한 후 24 시간 이내에는 수시로 동작 상태를 점검하는 것이 필요합니다.





8. 면책

8-1. 본 제품은 실험적 특성이 강하고, 개발과 출하 시에 동작과 안전성을 테스트 하였으나 반제품으로 완성된 부품이고, 부품의 구조적인 특성 상 성능 유지와 안전 유지를 저해 할 수 있는 경우가 많음으로 전문 지식과 작업 숙련도가 충분한 전문가에 의해서 검토 및 작업할 것이 필요하며, 사전 검토를 충분히 하고 구입과 작업에 임해야 합니다.

8-2. 8-1의 조건을 만족했다고 해도 반제품이면서 부품이라는 제약 때문에 제조자와 판매자는 아래와 같이 면책됨을 알려드리니, 본 제품을 구입 및 설치하기 전에 충분히 검토하여 결정하시기 바랍니다.

8-3. 면책 내용.

8-3-1. 본 제품에 의한 물리적 금전적 신체적 정신적 손해와 손실과 비용에 대해서 제조자와 판매자는 일체의 책임을 지지 않습니다.





감사합니다.
