MS15A V2.0 시리즈에 Magic Triode 설치 방법 2차 - 입력단

- Magic Triode 설치 업그레이드 2차로써 입력단에 설치하기 입니다. -

- 대상 기기: MS15A V2.0 이상 -

- MS15A V2.0 DUO Plus SP 버전에는 세미 매직 트라이오드가 설치되어 있어서 사운드 향상율이 적을 수 있습니다.

​

​

이전에 포스팅된 "MS15A V2.0 시리즈에 Magic Triode 설치 방법 (1차-드라이브단)" 에 이어서 2차 입력단 업그레이드에 대하여 설명하겠습니다.

​

​

1. 2차 업그레이드에 대한 설명

​

1차 업그레이드에서는 드라이브단 2 곳에 매직 트라이오드를 설치하여 음질 향상에 상당한 효과를 보았습니다.

그러나, 아직 1 곳에 매직 트라이오드를 설치할 수 있는 곳이 있습니다.

이곳은 입력단인데요...

쉴딩 동판으로 감싸여 있어서 작업이 좀 복잡합니다. 쉴딩 동판을 풀고 테이프로 고정해야하는... 수술실에서 수술하는 형상으로 보입니다.

이 작업을 완료하고 청취하는 사운드는 기가막힙니다.

더 이상 업그레이드 할 수 없을 것 같은 사운드를 들려줍니다.

​

- 암흑속의 배경,

- 사라지지 않는 디테일,

- 무한대의 무대감,

- 무한의 해상도,

- 제한 없는 파워감,

- 깊이가 보이지 않는 저역,

- 끝이 보이지 않는 고역,

- 헤드폰이 인식되지 않는 편안함,

의 99% 수준일 것 입니다.

​

입력단에 매직 트라이오드를 설치하는 방법을 설명하겠습니다.

​

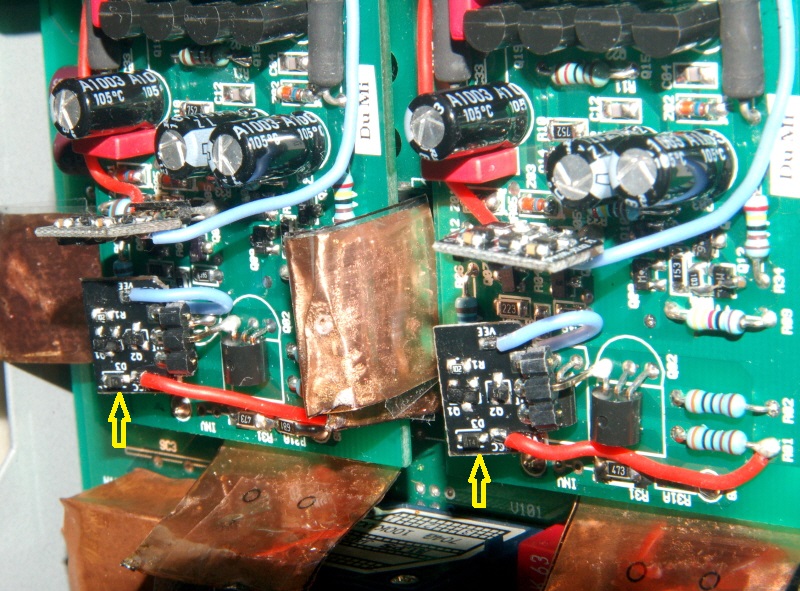

입력단에 매직 트라이오드를 추가한 사진입니다.

노란색 화살 표시가 새로 추가된 매직 트라이오드 입니다.



​​

2. 설치 작업

​

2-1. OPM100-3P2W 의 3핀 단자에서 중앙 2번만 놔두고 양쪽 2 핀을 절단하여 OPM100-1P2W 로 수정하여 2개를 준비합니다.

2-2. 트라이오드의 2번 핀을 와이어가 인출된 면과 반대 방향으로 90도 정도 구부립니다.

2-3. MS15A V2.0 DUO 의 커버를 열고, 쉴딩 동판의 상부에 봉합된 납을 제거하고 헤체하여 스카치 테이프로 고정하여 완전히 열어 놓습니다. 두 앰프보드의 중앙에 모인 두장의 동판은 모아 한번 접어서 중앙 경계 홈에 끼웁니다.

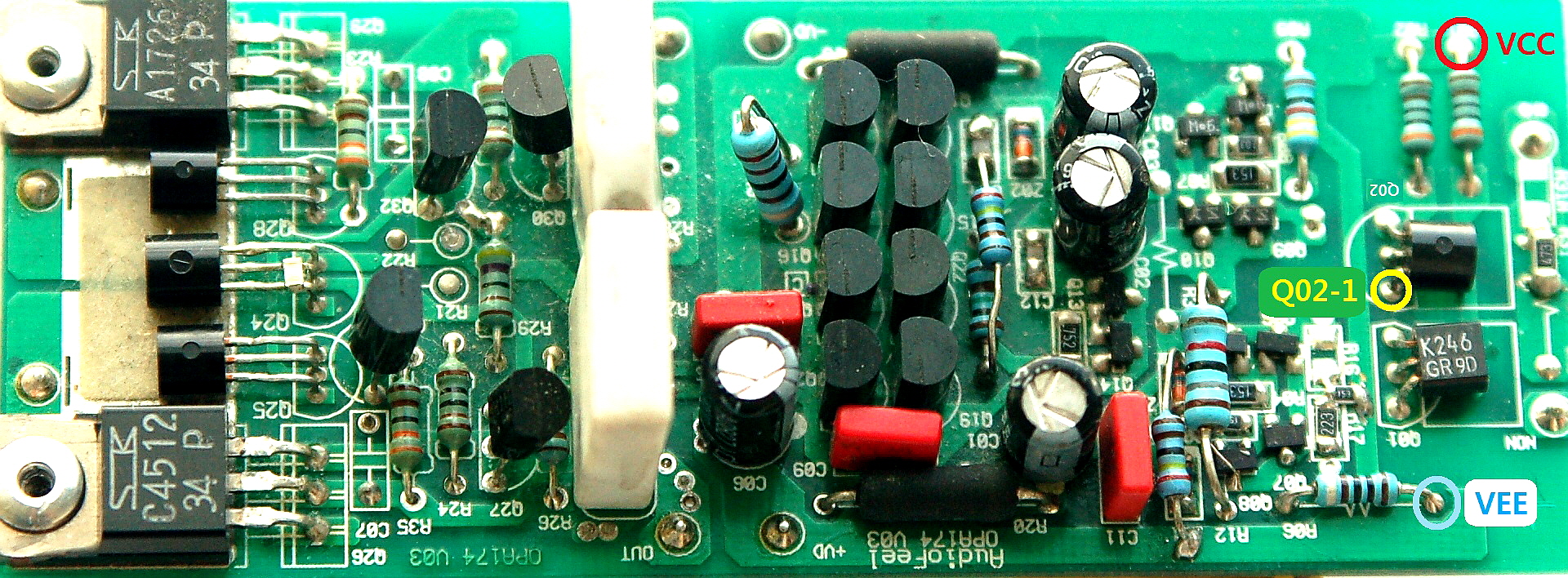

아래 사진에 앰프보드에서 트라이오드를 설치할 포인트를 표시했습니다.



​

2-3. 트라이오드의 구부린 2번 핀을 앰프보드의 Q02 트랜지스터의 1번핀에 깨끗하고 단단하게 납땜합니다.



​

2-4. 트라이오드의 빨간색 와이어는 R01의 다리에 납땜하고, 하늘색 와이어는 R06의 다리에 납땜합니다.



​

2-5. 트라이오드 설치 작업은 모두 끝낮으며, 다시한번 납땜할 때 쇼트된 곳은 없는지 확인합니다. 납땜한 부위에 남아 있는 플럭스를 친환경 세척제로 깨끗하게 세척해 줍니다.

2-6. 앰프에 전원을 키고 동작을 확인합니다. 만일, 2~3초 후에도 릴레이 동작하는 소리가 없을 때에는 납땜 작업을 확인하고 잘못된 것을 수정합니다.

2-7. 앰프 동작에 이상 없으면 쉴딩 동판을 원래대로 봉합합니다. 봉합할때 동판이 부품 리드에 쇼트되는지 확인하면서 작업합니다.

​

​

3. 1차 2차 매직 트라이오드 설치 결과



매직 트라이오드 설치작업 1차에서 좌우 각 2개씩과 2차 작업에서 좌우 각 1개씩 설치했습니다.

채널당 3개의 매직트라이오드가 설치된 것이며 총 6개가 소요되었습니다.

​

​

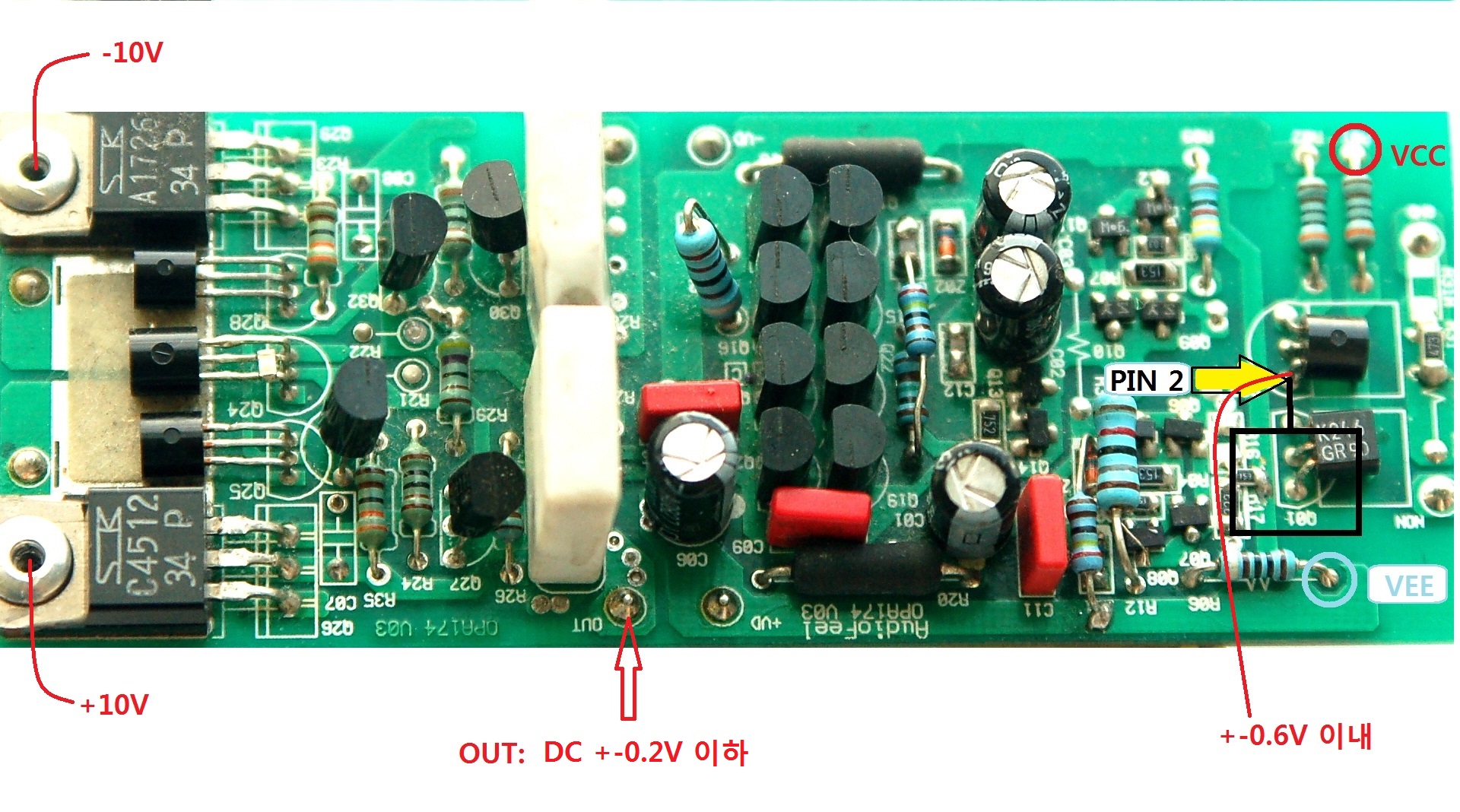

4. 설치 후 동작에 이상 있을때 체크 항목



4-1. +10V, +VD, VCC: 플러스 전원전압이며 DC +10V 입니다.

4-2. -10V, -VD, VEE: 마이너스 전원전압이며 DC -10V 입니다.

4-3. OUT 단자 전압: 헤드폰 출력단의 오프셋 전압이 측정되는 것으로 DC +-0.2V 이하가 정상입니다. 간혹 오차가 있을 수 있습니다.

4-4. 입력단 Q02의 1번 단자 전압: +-0.6V 이내가 정상입니다.

​

위 4-1에서 4-4 까지 모두 만족하여야 합니다.

만일 앰프가 동작하지 않을 경우 위 4개 항목을 점검해 보세요.

​

감사합니다.

​
