오디오필 초기 제품 AF212-ST 인티앰프에 관한 간단 설명입니다.

아래 글은,

오디오필 초창기에 제작해서 판매 했던 AF212-ST 인티앰프에 관한 문의에 답글 내용인데요... 오디오에 관심 있는 분들께 도움이 될 것 같아서 인용하였습니다.



제 품 명: 아날로그 레벨 컨버팅 인티앰프

제품 모델번호: AF212-ST



- 아래 -



이 제품은 증폭방식이 지금과는 다릅니다.

지금은 Class A + Class AB 방식인 아날로그 앰프지만,

이 AF212 시리즈 앰프는 Class JIN + Class AB 방식으로 되어 있습니다.

아날로그 레벨 컨버팅 인티앰프라고 표현하는 것이 맞을 것 같습니다.



Class JIN 증폭 기술은 본인이 창작하여 미국 특허까지 획득했던 새로운 증폭방법 입니다.



대략 설명 드리자면;

입력된 아날로그 신호와 제1 톱니파를 콤파레이터에서 비교하면, 아날로그 신호의 크기에 따라서 펄스의 상승 위치가 시간적으로 비례하여 출력 됩니다.

이 펄스를 이용하여 제1 톰니파보다 증폭배율 만큼 진폭이 큰 제2 톱니파에서 전압을 추출하여 오디오 신호를 증폭하는 기술 입니다.



이 Class JIN 증폭 기술은 입력신호 전압을 출력신호 전압으로 바로 전압레벨 변환하기 때문에 증폭소자에 의한 증폭 과정을 거치지 않고, 부퀘환도 사용하지 않기 때문에 매우 자연스러운 사운드를 들을 수 있습니다.



아래 링크를 참조하시면 동작 원리를 이해하실 수 있을 것 같습니다.



https://cafe.naver.com/ArticleRead.nhn?clubid=28909788&page=2&menuid=41&boardtype=L&articleid=109&referrerAllArticles=false



https://cafe.naver.com/ArticleRead.nhn?clubid=28909788&page=2&menuid=41&boardtype=L&articleid=108&referrerAllArticles=false



https://cafe.naver.com/ArticleRead.nhn?clubid=28909788&page=2&menuid=41&boardtype=L&articleid=107&referrerAllArticles=false





현재의 아날로그 증폭기술이 완성 단계에 있기 때문에,

과거에 창작했던 Class JIN 증폭 기술(벌써 20년이 지났습니다; 2001년)을 다시 검토하고 있습니다.^^



[출처] 방장님 이거 class-d 앰프 인가요? (오디오필 (AudioFeel)) |작성자 쿠키국물

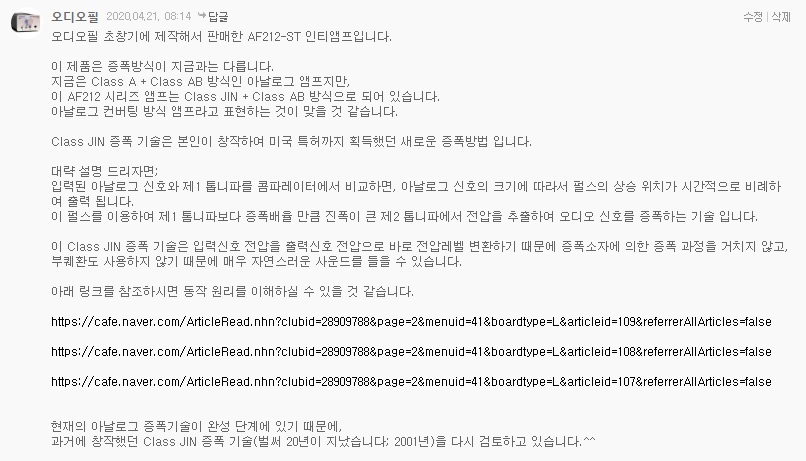

- 원본 이미지 -
