오피앰프 회로에서 고,중,저 임피던스 판단 방법 (그림 설명)

- 오피앰프 회로에서 고,중,저 임피던스 판단 방법 - Rev2.0

​

1. 준비물

* 디지털 멀티메터 (저항 측정 모드)

​

2. 소켓으로부터 칩 오피앰프를 분리한다.

( 오피앰프가 설치된 상태에서 실시하면 오피앰프가 손상됩니다)

​

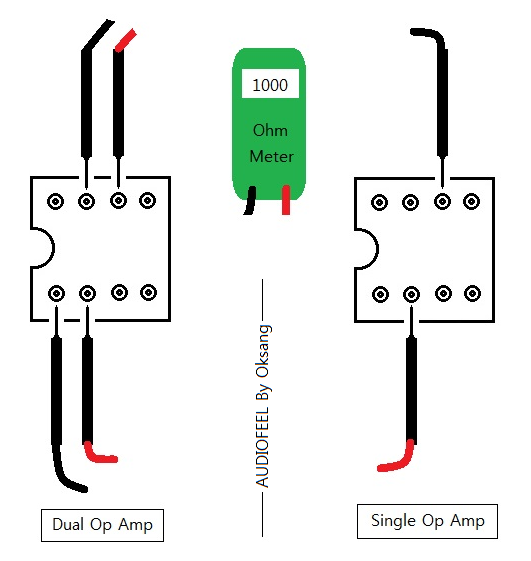

3. 디지털 멀티메터로 아래 그림과 같이 저항 값을 측정한다.

* Dual Op Amp.

- 핀 1과 핀 2 사이 저항값 측정.

- 핀 6과 핀 7 사이 저항값 측정.

* Single Op Amp.

- 핀 2과 핀 6 사이 저항값 측정.

​

4. 측정한 저항 값으로 아래와 같이 판단합니다.

* 10 ohm 이하(쇼트): 고 임피던스 형 오피앰프 선택. (OPM2320x, OPM2401)

* 1 Kohm 이하: 저 임피던스 형 오피앰프 선택. (OPM3320x, OPM401)

* 1 K ~ 5 Kohm : 중 임피던스 형 오피앰프 선택. (OPM3320x, OPM3401)

* 5 Kohm 이상: 고 임피던스 형 오피앰프 선택. (OPM2320x, OPM2401)
