하이디오 일렉트릭 기타앰프 테스트 버전이 제작되었습니다.

드디어 하이디오 일렉트릭 기타앰프의 테스트용 PCB가 제작되었으며, 현재 사운드 튜닝을 하고 있습니다.

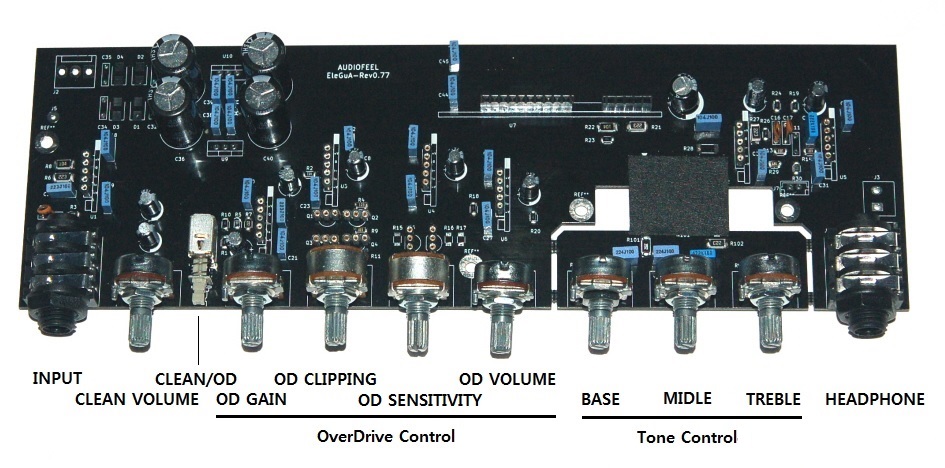

위사진과 같이 메인보드에 모든 기능이 구성되어 있습니다.

각 기능별로 사운드의 축소 및 변형을 최대로 줄이기 위해서 오디오필에서 생산하는 디스크리트 오피앰프 OPM320 (싱글, 5핀)이 7개 장착되었습니다.

위 사진에서 보이는 5핀 직렬 소켓이 7개 보입니다. 여기에 디스크리트 오피앰프 OPM320 을 장착하는 것입니다.

이렇게 함으로써 스트링의 진동이 자연스럽고 깨끗하고 풍부하고 힘 있는 사운드를 유지하며, 오버드라이브된 사운드에서 오버드라이브된 사운드가 섞이지 않고 그대로 혼재되어 톤 콘트롤과 함께 다양한 사운드를 만들고 있습니다.



위 사진의 중간 윗 부분에 위치한 빈 소켓에는 오디오필에서 자료를 공개한 20W 파워앰프 OPM330을 장착할 수 있는 소켓이 있습니다. 고음질 고성능 파워앰프 OPM330으로 스피커를 구동함으로써 깨끗하고 힘 있는 사운드를 제공합니다.



위 사진의 아래 부분 각 기능을 간단히 설명하겠습니다.



1. INPUT (Input) : 일렉기타에서 오는 케이블이 접속 됩니다.

2. CLEAN VOLUME (Clean Volume) : 일렉기타의 픽업에서 발생한 신호를 그대로 들을 수 있는 Clean 사운드의 음량을 조절합니다.

3. CLEAN/OD (Clean/OverDrive) : 클린 사운드(Clean)와 오버드라이브 사운드(Over Drive)를 전환합니다.



- Over Drive Control 부 -

4. OD GAIN (Over Drive Gain) : 입력된 픽업 신호를 오버드라이브 하기 위한 이득을 조정합니다. 시계방향으로 돌릴수록 이득이 높아지며 사운드의 클리핑이 심해 집니다.

5. OD CLIPPING (Over Drive Clipping) : 입력된 픽업 신호를 오버드라이브 된 신호의 클리핑 정도를 조절합니다. (추가된 기능)

6. OD SENSITIVITY (Over Drive Sensitivity) : 오버드라이브 되고 클리핑 된 신호에서 사운드의 감도를 조절합니다.  (추가된 기능)

7. OD VOLUME (Over Drive Volume) : 오버드라이브에서 완성된 사운드의 음량을 조절합니다.



- Tone Control 부 -

8. BASE (Base) : 저음부 음량을 조절합니다.

9. MIDLE (Midle) : 중음부 음량을 조절합니다.

10. TREBLE (Treble) : 고음부 음량을 조절합니다.

11. HEADPHONE (Headphone) : 혼자 조용히 연주할 경우 헤드폰을 삽입하면 스피커는 차단되고 헤드폰으로 들을 수 있습니다.



- 기타 -

12. 외부에서 플레이 되는 음악을 믹싱할 수 있는 외부 입력단자가 예정되어 있습니다. 쨈 연주할 경우 사용합니다.



감사합니다.
