MS15A V2.0 시리즈에 Magic Triode 설치 방법 1차 - 드라이브단

오디오필에서 과거에 생산했던 헤드폰앰프 뮤직샤워(Music Shower)는 2 종류가 있습니다.

​

초기에 생산했던, MS15A 시리즈로는 케이스의 앞/뒤 길이가 160mm 로 길이가 짧은 모델이며,

이 MS15A 시리즈의 버전으로 FE2, MK2 등이 있습니다.

​

이후에 생산했던, MS15A V2.0 시리즈는 케이스의 앞/뒤 길이가 210mm 로 길이가 긴 모델이며,

이 MS15A V2.0 시리즈에 버전으로 Classic, Mild, Modern 등이 있습니다.

​

1. 매직 트라이오드(Magic Triode) 소개

​

우선 매직 트라이오드(Magic Triode)의 제품 사진입니다.

첫 번째 사진으로 OPM100-3P2W 모델 입니다.

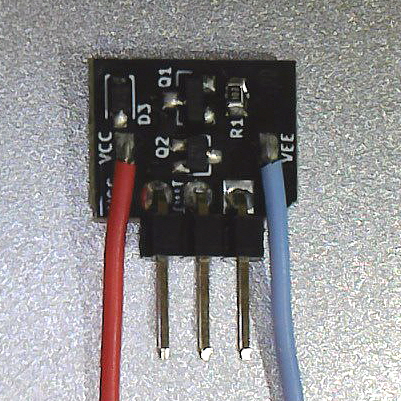

OPM100-3P2W

위 사진은 OPM100-3P2W 제품으로써 핀이 3개 와이어가 2개로 되어 있습니다.

​

보드 좌측에 VCC 로 적힌 곳이 +전원 단자 입니다. 이 +전원 단자에는 빨간색 와이어와 아래 3핀 단자의 맨 왼쪽 핀(핀번호는 3번핀 입니다)과 연결되어 있습니다.

즉, 와이어와 가까운 핀을 절단하고 와이어를 사용할 수도 있고, 와이어를 절단하고 가까이 있는 핀을 사용할 수도 있습니다.

​

보드 우측에 VEE 로 적힌 곳이 -전원 단자 입니다. 이 -전원 단자에는 하늘색 와이어와 아래 3핀 단자의 맨 오른쪽 핀(핀번호는 1번핀 입니다; 보드의 모퉁이가 절단되어 있습니다)과 연결되어 있습니다.

즉, 와이어와 가까운 핀을 절단하고 와이어를 사용할 수도 있고, 와이어를 절단하고 가까이 있는 핀을 사용할 수도 있습니다.

​

보드 아래 3핀 단자 중 가운데 핀은 업그레이드 하고자 하는 앰프 보드의 트랜지스터의 컬렉터와 연결되는 가장 중요한 핀 입니다.

​

두 번째 사진으로 OPM100-1P2W 모델 입니다.

OPM100-1P2W

위 사진은 OPM100-1P2W 제품으로써 핀이 1개 와이어가 2개로 되어 있습니다.

이 OPM100-1P2W 제품은 앞에 OPM100-3P2W 제품에서 보드 아래 3핀 단자에서 왼쪽 핀(3번핀)과 오른쪽 핀(1번핀)을 절단한 것과 같습니다.

OPM100-3P2W를 가지고 있는 경우 두 핀을 절단해서 사용하시면 됩니다.

​

보드 좌측에 VCC 로 적힌 곳이 +전원 단자 입니다. 이 +전원 단자에는 빨간색 와이어가 연결되어 있습니다.

​

보드 우측에 VEE 로 적힌 곳이 -전원 단자 입니다. 이 -전원 단자에는 하늘색 와이어가 연결되어 있으며 보드의 모퉁이가 절단되어 있습니다.

​

보드 아래 3핀 단자 중 남아 있는 가운데 핀은 업그레이드 하고자 하는 앰프 보드의 트랜지스터의 컬렉터와 연결되는 가장 중요한 핀 입니다.

​

MS15A 시리즈와 MS15A V2.0 시리즈에 Magic Triode을 설치할 때는 2번째 소개 해 드린 OPM100-1P2W를 사용할 것입니다.

​

​

2. 매직 트라이오드(Magic Triode) 설치

​

MS15A 시리즈와 MS15A V2.0 시리즈에 Magic Triode을 설치하는 방법을 알아 보겠습니다.

​

2-1. MS15A 시리즈:

- 앰프 모듈이 2층 구조로 되어 있어서 설치 공간이 없음으로 검토가 종료 되었습니다. -

​

2-2. MS15A V2.0 시리즈: (1차: 드라이브단에 설치)

2-2-1. MS15A V2.0 사진

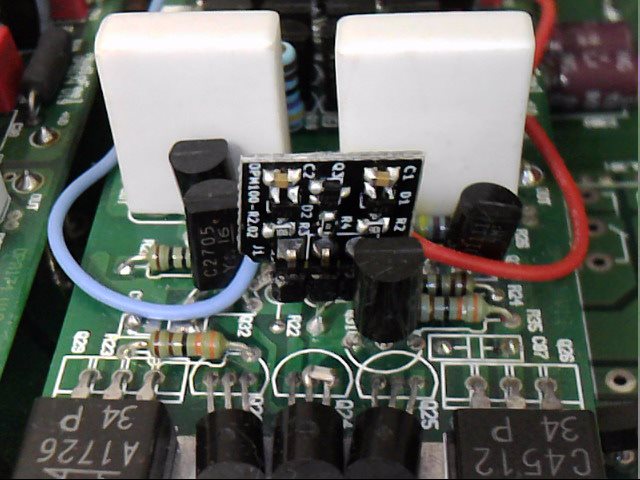

사진221: MS15A  V2.0 내부 ( L 채널에 설치된 모습)

사진221은 L 채널 앰프모듈에 Magic Triode 2개가 설치된 모습이며, R 채널 앰프모듈에도 Magic Triode 2개를 설치하면 됩니다.

​

2-2-2. 앰프모듈에 Magic Triode를 설치하는 장소 입니다.

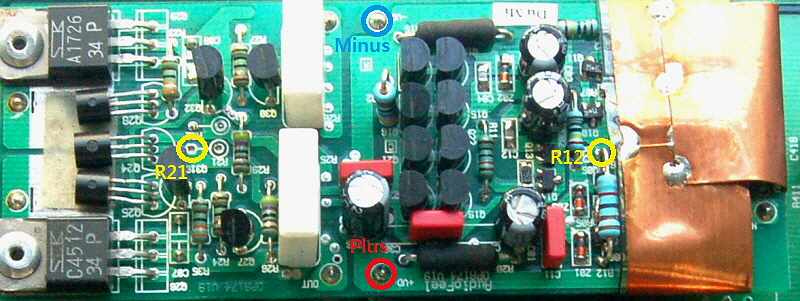

사진222: 앰프모듈에 Magic Triode를 설치하는 장소

사진222에서;

왼쪽 R21 표시점과 오른쪽 R12 표시점에 Magic Triode OPM100-1P2W의 핀 2번을 납땜해 주고,

아래 Plus (+VD) 점에 Magic Trioded의 빨간색 와이어 2 선을 납땜하고,

위 Minus (-VD) 점에 Magic Trioded의 하늘색 와이어 2 선을 납땜합니다.

​

2-2-3. 왼쪽 R21 표시점에 Magic Triode OPM100-1P2W의 핀 2번을 납땜한 사진 입니다.

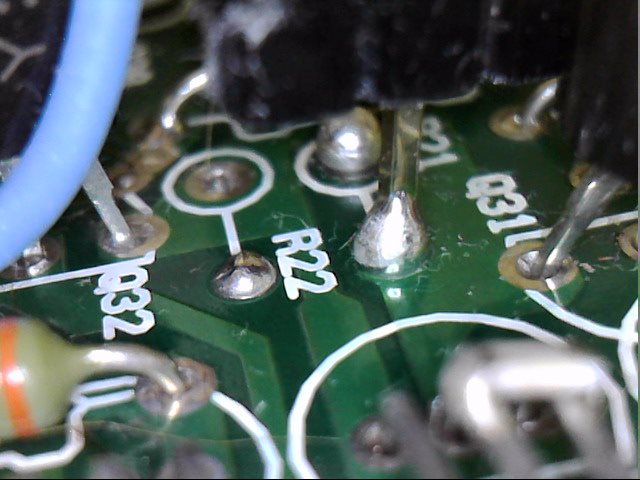

사진223-1: R21 납땜 위치





사진223-2: R21 납땜 위치



2-2-4. 오른쪽 R12 표시점에 Magic Triode OPM100-1P2W의 핀 2번을 납땜한 사진 입니다.

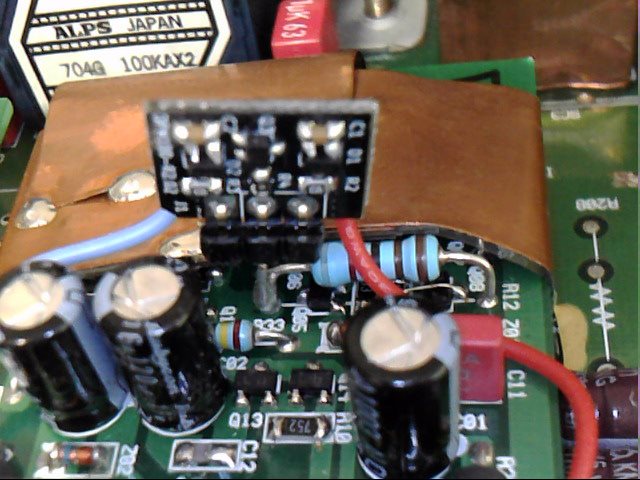

사진224-1: R12 납땜 위치

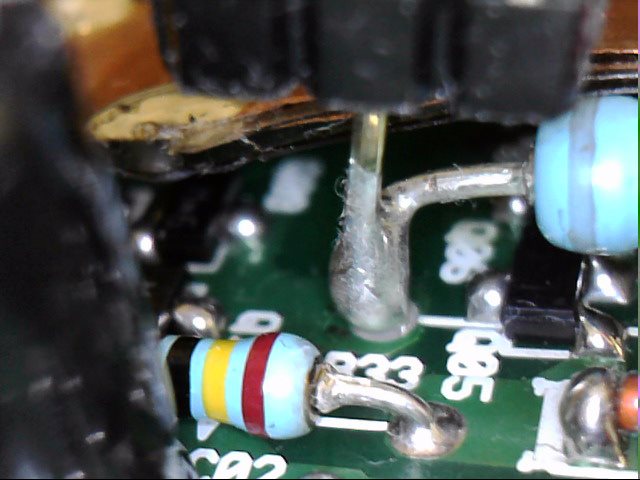

사진224-2: R12 납땜 위치

​

2-2-5. 아래쪽 Plus 표시점(+VD)에 Magic Triode OPM100-1P2W의 빨간색 와이어를 납땜한 사진 입니다.

사진225: +VD 납땜 위치 ​

2-2-6. 윗쪽 Minus 표시점(-VD)에 Magic Triode OPM100-1P2W의 하늘색 와이어를 납땜한 사진 입니다.

사진226: -VD 납땜 위치 ​

모두 납땜하고 난 뒤 플럭스 제거용 세척제로 세척해주는 것이 필요합니다.

잔류 플럭스가 남아 있을 경우 사운드에 악영향을 줄 수 있습니다.

​

설치 완료 후 사용하는 동안 에이징이 진행되면서 사운드의 변화를 느낄 수 있습니다.

대략 72 시간 정도면 거의 에이징이 완료되면, 어느순간 사운드에 깜짝 놀라는 순간이 올 수도 있습니다.



MS15A 헤드폰 앰프에 Magic Triode를 설치한 후, 사운드는 잔향과 섬세한 소리가 풍부해 짐으로써 무대와 공간이 넓어지고, 배경이 깨끗해지고, 저역에 힘이 실리고 풍성하며, 두툼한 중역과 깨끗하고 청명한 고역이 재현됨으로써 감성적인 사운드로 업그레이드됩니다.

​

감사합니다.

​
